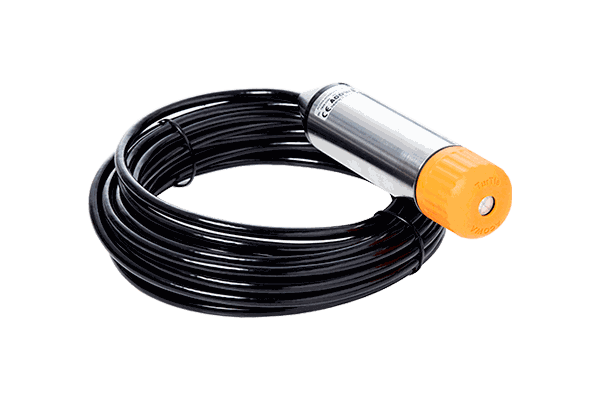

Sonda hydrostatyczna TurTle ma wymienny ceramiczny czujnik pomiarowy. Wymiana czujnika nie wymaga wymiany kabla. Przełącznik DIP pozwala wybrać zakres 0-3, 0-5 lub 0-10 m oraz wyzerować czujnik.
Standardowe długości kabla PUR to 10, 15 i 30 m. Inne długości są dostępne na zapytanie. Sonda nie może być instalowana w strefach EX.
Dane techniczne
Pomiar
- Zakresy pomiarowe
- 0-3 / 0-5 / 0-10 m w jednym czujniku
- Sygnał wyjściowy
- 4-20 mA
- Typ membrany
- Ceramiczna pojemnościowa
- Dokładność
- Lepsza niż 0,25% FS
- Stabilność
- Lepsza niż 0,5% FS przez 1 rok
- Maksymalne nadciśnienie
- 6 bar
Zasilanie i przewód
- Napięcie zasilania
- 24 V DC (10-28 V DC)
- Kolory przewodów
- Czerwony: zasilanie; zielony: sygnał; czarny: ekran
- Długość kabla PUR
- 10 / 15 / 30 m
- Typ kabla
- Wysoce elastyczny kabel PUR z ekranem
Montaż i warunki pracy
- Długość
- 235 mm
- Średnica
- 50 mm
- Masa
- 1300 g z kablem 10 m i czujnikiem
- Stopień ochrony
- IP68
- Obudowa czujnika
- PP odporny na uderzenia, 30% włókna szklanego
- Materiał mocowania
- AISI 304
- Zacisk kablowy
- TPU
- Temperatura
- -20°C do +85°C
- Certyfikaty
- CE
Warianty i numery katalogowe
| Numer katalogowy | Zakres i wykonanie |
|---|---|
| 1772-2202010 | Czujnik TurTle: 0-3 / 0-5 / 0-10 m |
| 1772-2201010 | Kabel PUR 10 m z obudową i mocowaniem |
| 1772-2201015 | Kabel PUR 15 m z obudową i mocowaniem |
| 1772-2201030 | Kabel PUR 30 m z obudową i mocowaniem |
Zastosowania
- Przepompownie
- Oczyszczalnie ścieków
- Pomiary przelewów burzowych
- Monitoring poziomu rzek i jezior
- Pomiary w zbiornikach
Nie instalować w strefach EX. Czujnik i zespół kabla mają oddzielne numery katalogowe.
