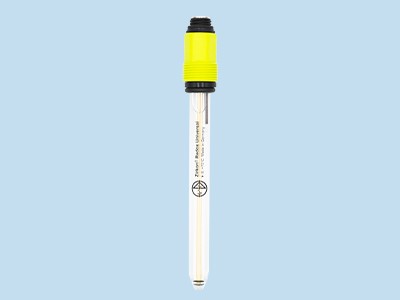

Zirkon Redoks to rodzina elektrod do pomiaru potencjału utleniająco-redukcyjnego, produkowanych przez Kuntze w Niemczech. Wypełnienie żelowe ogranicza obsługę, a elektroda platynowa daje stabilny odczyt.
Model Zirkon Redoks Process HT to wersja wysokotemperaturowa, stabilna termicznie do 135 stopni, przeznaczona do zastosowań profesjonalnych, na przykład przy sterylizacji, i odporna na media agresywne. Parametry w tabeli dotyczą tego modelu.
Rodzina obejmuje także wersję Zirkon Redoks Wide Body o szerokim korpusie, dostępną z koszem ochronnym, z czujnikiem temperatury Pt100, Pt1000 albo NTC 30 kiloomów, oraz z różnymi wariantami przyłącza: wtykiem S8, kablem stałym z gniazdem BNC albo kablem z tulejkami.
Wykonania na zamówienie producent realizuje pod oznaczeniem specjalnym.
Dane techniczne
Zirkon Redox Process HT - S24135313K
- Parametr mierzony
- potencjał redoks (ORP) -1500 do +1500 mV
- Ciśnienie maksymalne
- poniżej 10 bar przy 20 °C
- Przewodność minimalna
- powyżej 150 µS/cm
- Temperatura pracy
- -20 °C do +135 °C
- Stabilność termiczna
- do 135 °C
- Diafragma
- ceramiczna 1 mm
- Materiał trzonu
- szkło
- Długość trzonu
- 120 mm
- Średnica trzonu
- 12 mm
- Materiał elektrody
- płytka platynowa
- Układ odniesienia
- Ag / AgCl / elektrolit stały KCl 3 m
- Przyłącze procesowe
- wtyk S8
- Przyłącze elektryczne
- 2-biegunowe
- Konserwacja
- niska, dzięki wypełnieniu żelowemu
- Media agresywne
- tak, wersja Process HT
- Czujnik temperatury
- brak
- Głębokość zanurzenia
- 120 mm
- Kompensacja potencjału
- brak
Wide Body - odrębna rodzina
- Elektroda
- kopułka platynowa
- Czujnik temperatury
- brak, Pt100, Pt1000 albo NTC 30 kΩ
- Przyłącze
- S8, kabel z BNC albo z tulejkami
- Kosz ochronny
- opcja
Warianty i numery katalogowe
| Numer katalogowy | Zakres i wykonanie |
|---|---|
| S24135313K | Zirkon Redoks Process HT, wersja wysokotemperaturowa |
| S24136511K | Zirkon Redoks Wide Body, kosz ochronny, kopułka platynowa, przyłącze 2-biegunowe do kabla S8 |
| S24136512K | Zirkon Redoks Wide Body, kosz ochronny, kopułka platynowa, kabel stały 3 mm z BNC, długość 6 m |
| S24136513K | Zirkon Redoks Wide Body, kosz ochronny, kopułka platynowa, Pt1000, wbudowane uziemienie roztworu, kabel z tulejkami 6 m |
Zastosowania
- Sterylizacja
- Woda przemysłowa
- Baseny i SPA
- Woda procesowa
- Media agresywne
Kuntze ma w ofercie kilkadziesiąt wariantów elektrod redoks. Powyżej modele magazynowe. Dobór zależy od medium, temperatury i przyłącza. Karta Process HT S24135313K podaje kod zamówieniowy 218315900.
