Zirkon Gas to amperometryczne czujniki trójelektrodowe do wykrywania chloru, ozonu albo dwutlenku chloru w powietrzu magazynów i instalacji wyciągowych. Każdy gaz wymaga odpowiedniego czujnika.
Kalibracja odbywa się według nadrukowanej wartości odniesienia. Uchwyt Ne GSH ułatwia instalację. Czujniki współpracują z detektorem Neon GAS, którego parametry podano osobno.
Dane techniczne
Czujniki Zirkon Gas - dane ze strony producenta
- Zasada pomiaru
- amperometryczna, układ 3 elektrod

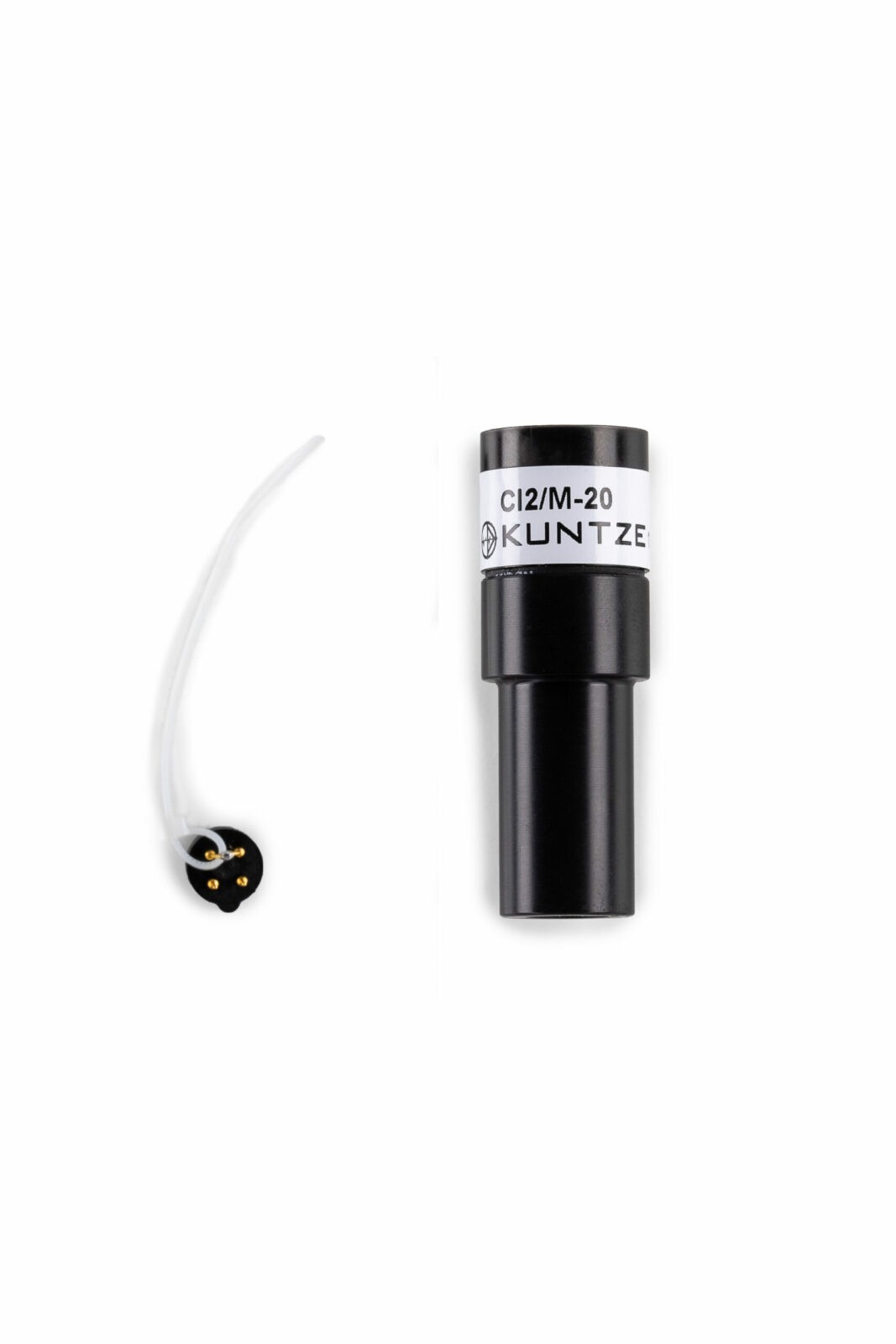

- Zirkon Gas Cl2
- chlor: 0-20 ppm
- Zirkon Gas O3
- ozon: 0-1 ppm
- Zirkon Gas ClO2
- dwutlenek chloru: 0-1 ppm
- Temperatura otoczenia
- -20 do +40 °C
- Wilgotność
- 15-90 % bez kondensacji
- Kalibracja
- według nadrukowanej wartości odniesienia
- Montaż
- uchwyt Ne GSH
Neon GAS - współpracujący detektor, odrębne urządzenie
- Zakres pomiarowy, chlor gazowy
- do 10,00 ppm
- Zakres pomiarowy, dwutlenek chloru
- do 1,00 ppm
- Zakres pomiarowy, ozon
- do 1,00 ppm
- Granica oznaczalności
- co najmniej 0,05 ppm
- Zakres pomiaru temperatury
- 0-40,0 °C
- Wilgotność
- 15-90 % bez kondensacji
- Wejścia cyfrowe
- 2 (np. łącznik albo kontaktron drzwiowy)
- Przekaźnik alarmowy
- 1 styk bezpotencjałowy N/O, maks. 250 V, 6 A, 550 VA, odwracalny
- Wyjścia przekaźnikowe
- 2 przekaźniki, każdy ze stykiem N/O, maks. 250 V, 6 A, 550 VA
- Wyjścia prądowe (opcja)
- 2x 0/4-20 mA, skalowalne, izolowane galwanicznie, obciążenie do 500 Ω
- Napięcie wyjściowe dla czujników
- 2x ± 6 V DC
- Nośnik danych
- karta SD do 1 GB
- Interfejs szeregowy (opcja)
- RS485 Modbus RTU, 19200 bps, 8 bit
- Zasilanie
- 85-265 V AC, +6 / -10 %, 50-60 Hz; opcja 24 V DC
- Pobór mocy
- 10 VA
- Temperatura pracy
- 0 °C do +50 °C
- Temperatura przechowywania
- -20 °C do +65 °C
- Wilgotność pracy
- do 90 % przy 40 °C, bez kondensacji
- Stopień ochrony
- IP65 przy montażu naściennym
Warianty i numery katalogowe
| Numer katalogowy | Zakres i wykonanie |
|---|---|
| S29111001K | czujnik Zirkon Gas Cl2 |
| S29111002K | czujnik Zirkon Gas O3 |
| S29111011K | czujnik Zirkon Gas ClO2 |
| 142500K | Neon GAS, dwukanałowy detektor gazu |
| 29113001K | Ne GSH, uchwyt czujnika gazu z elektroniką lokalną, wtyk M12 |
Zastosowania
- Monitoring powietrza magazynów
- Instalacje wyciągowe
- Nadzór gazów w pomieszczeniach zamkniętych
Zakres czujnika chloru wynosi 0-20 ppm, natomiast opisany detektor Neon GAS wskazuje do 10 ppm. Zakres kompletnego systemu należy dobrać oddzielnie. Czujniki mogą wykazywać czułość na inne gazy; przy doborze trzeba sprawdzić tabelę czułości skrośnej producenta.
