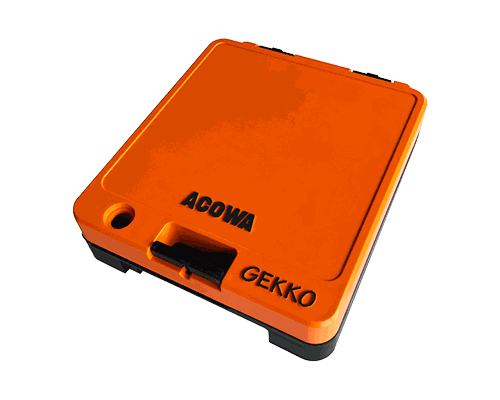

GEKKO to rejestrator danych w wykonaniu przemysłowym, zasilany dwiema bateriami litowymi albo z zewnętrznego źródła 12-30 V DC. Zaprojektowany i wyprodukowany w Danii, zgodnie z wymaganiami dla elektroniki pracującej w trudnych warunkach.
Urządzenie ma 2 wejścia analogowe 0/4-20 mA oraz 4 wejścia cyfrowe, z czego dwa można skonfigurować jako wejścia 0-10 V albo impulsowe do zliczania. Dodatkowo obsługuje komunikację RS485 MODBUS z urządzeniami zewnętrznymi.
GEKKO komunikuje się przez MODBUS TCP/IP albo komendami SMS. Modem 4G, obsługujący też 2G i 3G, albo modem Sigfox montowany jest na osobnej płytce, więc wymiana sposobu łączności nie wymaga wymiany całego rejestratora. Dane trafiają do systemu SCADA przez program AcowaCore, który obsługuje między innymi rejestrację zdarzeniową, typową przy ewidencji przelewów burzowych.
Rejestrator ma port USB do programowania i pobierania logów. Nie jest w wykonaniu przeciwwybuchowym, więc nie wolno go instalować w strefach zagrożonych wybuchem.
Dane techniczne
Specyfikacja techniczna
- Wymiary
- dł. 186 mm, szer. 156 mm, wys. 60 mm
- Waga
- 620 g bez baterii
- Stopień ochrony
- IP67
- Zasilanie
- 12-30 V DC
- Baterie
- 2 x litowa SAFT
- Przyłącze przewodów
- 0,5-2,5 mm²
- Wibracje (sinusoidalne)
- 10-500 Hz, 1G
- Odporność na upadek
- 30 cm
- Wilgotność
- 10-95 % bez kondensacji
- Temperatura pracy
- -20 °C do +50 °C
- Temperatura przechowywania
- -20 °C do +60 °C
- Wysokość pracy
- do 2000 m n.p.m.
- Czas rozruchu
- 20-120 s (zależnie od sieci GSM)
- Zasilanie wyjściowe
- 15 V DC, maks. 100 mA, tolerancja ± 20 %
- Wejścia analogowe
- 2, zakres 0/4-20 mA, impedancja około 100 Ω, dokładność lepsza niż 0,5 % zakresu
- Wejścia cyfrowe
- 4, w tym 2 konfigurowalne jako 0-10 V albo impulsowe
- Długość kabla sygnałowego
- do 100 m
- Komunikacja
- MODBUS TCP/IP, SMS, RS485 MODBUS
- Modem
- 4G (2G, 3G, 4G) albo Sigfox
- Interfejs serwisowy
- USB
Warianty i numery katalogowe
| Numer katalogowy | Zakres i wykonanie |
|---|---|
| 1772-2204000 | GEKKO 4G |
| 1772-2204100 | GEKKO SIGFOX |
| UHR-13Ah | bateria litowa SAFT 3,6 V |
| Sigfox-U | 5-letni abonament SigFox wraz z założeniem konta |
Zastosowania
- Pomiary w przepompowniach
- Pomiary na oczyszczalniach
- Ewidencja przelewów burzowych
- Pomiar siarkowodoru
- Pomiar poziomu rzek i strumieni
- Zbieranie danych opadowych
- Pomiar poziomu w zbiornikach
- Monitoring wód gruntowych
- Pomiar ciśnienia w wodociągach
