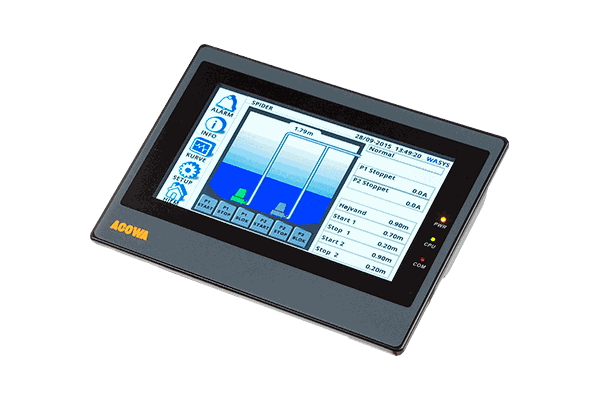

EAGLE HMI to kolorowy panel dotykowy 7 cali w formacie panoramicznym, o wysokiej rozdzielczości i mocnym podświetleniu, dzięki czemu odczyt jest czytelny niezależnie od warunków pogodowych.

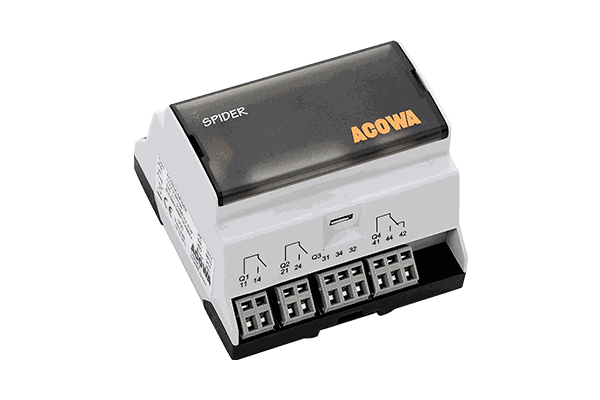

Panel współpracuje ze sterownikiem ACOWA SPIDER, ale można go używać także ze sterownikami Siemens, Allen-Bradley, ABB i innymi układami sterowania pompami komunikującymi się przez Modbus. Ekran można zaprojektować indywidualnie, na przykład pod stację uzdatniania wody albo sterowanie zbiornikiem równolegle z przepompownią.
Przy konfiguracji standardowej panel dostarczany jest z gotowym ekranem dla przepompowni. Wystarczy użyć standardowego zestawu połączeniowego SPIDER HMI.
Dane techniczne
Specyfikacja techniczna
- Przekątna wyświetlacza
- 7 cali TFT
- Rozdzielczość
- 800 x 480 px
- Kolory
- 16,77 mln, kolor rzeczywisty
- Kontrast
- 500:1
- Podświetlenie
- LED
- Jasność
- 250 cd/m²
- Trwałość wyświetlacza
- ponad 30 000 godzin
- Procesor
- ARM RISC 32-bit 800 MHz
- Pamięć
- 128 MB NAND flash + 128 MB DDR3 RAM
- Zegar czasu rzeczywistego
- wbudowany
- Pamięć zewnętrzna
- 1x USB Host
- Port drukarki
- USB Host albo port szeregowy
- Ethernet
- 10/100 Mbit, automatyczny
- Komunikacja
- COM0: RS232/RS485/RS422, COM1: RS485, COM2: RS232
- Wymiary
- szer. 204 mm, wys. 150 mm, gł. 34 mm
- Wycięcie montażowe
- 192 x 138 mm
- Waga
- 500 g
- Stopień ochrony
- IP20
- Zasilanie
- 12-28 V DC
- Pobór mocy
- 3,8 W
- Rezystancja izolacji
- powyżej 50 MΩ przy 500 V DC
- Dopuszczalny zanik zasilania
- poniżej 3 ms
- Wilgotność
- 10-90 % bez kondensacji
- Temperatura pracy
- -20 °C do +50 °C
- Temperatura przechowywania
- -20 °C do +60 °C
- Chłodzenie
- naturalne, powietrzne
- Certyfikaty
- CE
Warianty i numery katalogowe
| Numer katalogowy | Zakres i wykonanie |
|---|---|
| ACOWA-EAGLE-II-7-E | panel dotykowy HMI 7 cali ze złączem Ethernet |
| 1772-2102164 | interfejs szeregowy do SPIDER |
| HDR-15-24 | zasilacz 230 V AC / 24 V DC |
Zastosowania
- Sterowanie SPIDER
- Sterowniki Siemens
- Sterowniki Allen-Bradley
- Sterowniki ABB
- Inne standardowe układy sterowania pompami
