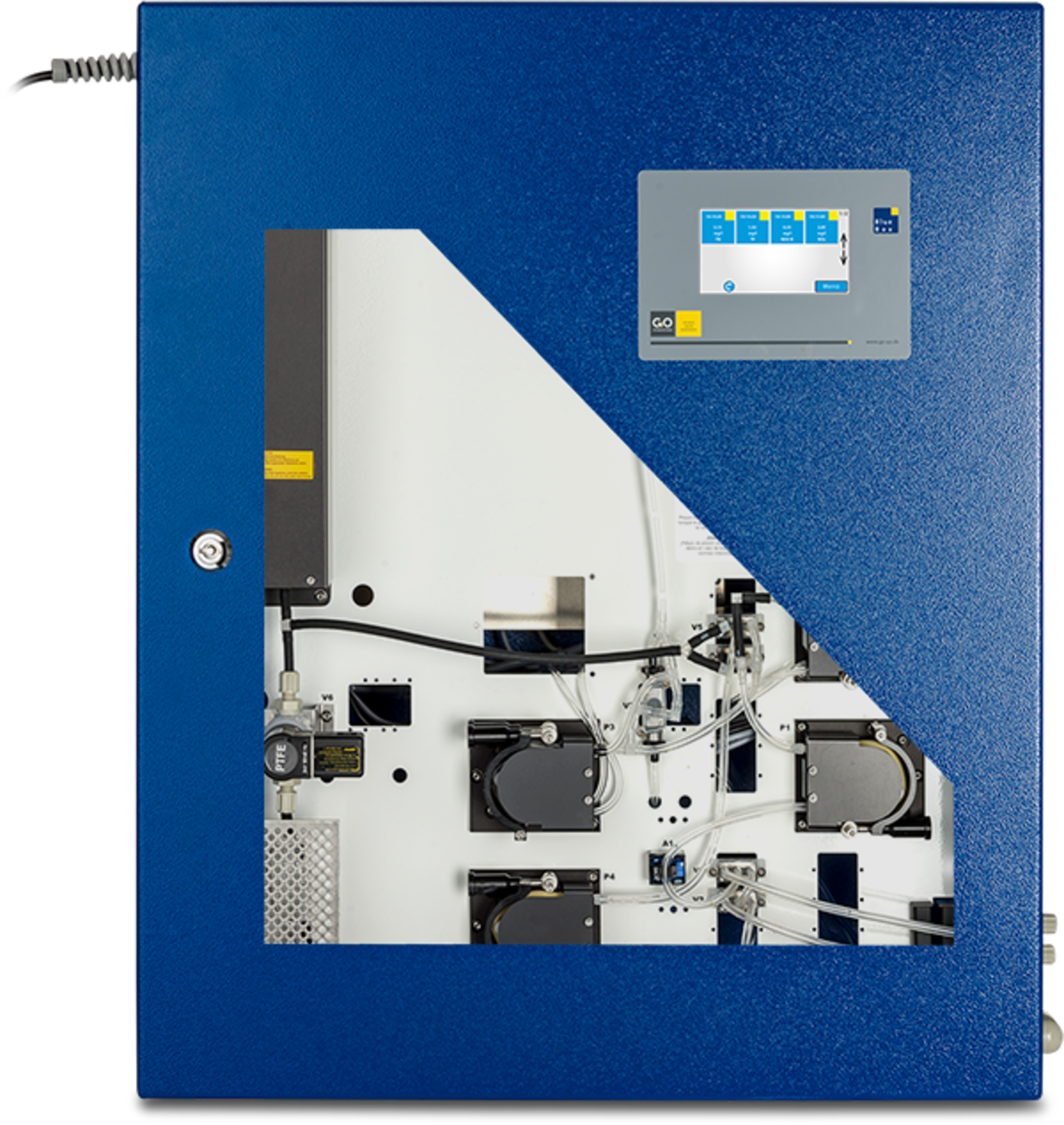

BlueMon w tej wersji mierzy azot ogólny i fosfor ogólny po mineralizacji próbki. Azot oznacza fotometrycznie przy 228 nm, a fosfor metodą błękitu molibdenowego przy 643 nm.
Dokładność wynosi 3 procent zakresu dla fosforu ogólnego i 5 procent dla azotu ogólnego. Urządzenie pracuje w układzie dwukanałowym, standardowo z automatycznym czyszczeniem.
Obudowa aluminiowa IP54, opcjonalnie IP65, komplet interfejsów przemysłowych oraz możliwość podłączenia elektrod pH i redoks.
Dane techniczne
Specyfikacja techniczna
- Metoda
- fotometria w oparciu o DIN EN ISO 6878 i DIN EN ISO 11905
- Zakres pomiarowy
- opcja: azot ogólny do 20 mg/l i fosfor ogólny do 10 mg/l, albo azot ogólny do 100 mg/l i fosfor ogólny do 20 mg/l
- Dokładność
- ± 3 % zakresu (fosfor ogólny), ± 5 % zakresu (azot ogólny)
- Liczba kanałów pomiarowych
- 2
- Ciśnienie próbki
- 0 bar (maks. 0,05 bar nadciśnienia)
- Temperatura próbki
- 10 °C do 35 °C
- Przepływ próbki
- 2-10 l/h
- Filtracja próbki
- cząstki powyżej 30 µm wymagają filtracji
- Stopień ochrony
- IP54 (opcjonalnie IP65)
- Wymiary (dł. x szer. x wys.)
- 600 x 300 x 700 mm
- Materiał obudowy
- aluminium malowane proszkowo
- Pobór mocy (średni)
- 45 W
- Interfejsy
- 1x Ethernet z Modbusem, 1x port szeregowy (RS232/RS485 Modbus RTU, IEC 60870-5-104), 1x CAN-Bus
- Wyjścia
- 2x prądowe 4-20 mA, 4x cyfrowe
- Czujniki dodatkowe
- elektroda pH, elektroda redoks, czujnik temperatury PT1000 (0-80 °C)
- Dodatkowe wejścia
- 1 prądowe 4-20 mA; 2 cyfrowe; 1 czujnik wycieku; 2 detektory pęcherzyków
Warianty
- Azot do 20 mg/l; fosfor do 10 mg/l
- 2 kanały, automatyczne czyszczenie
- Azot do 100 mg/l; fosfor do 20 mg/l
- 2 kanały, automatyczne czyszczenie; wymaga rozcieńczania próbki
Warianty i numery katalogowe
| Numer katalogowy | Zakres i wykonanie |
|---|---|
| 488 2TPN | BlueMon Azot i Fosfor Ogólny |
Zastosowania
- Oczyszczalnie ścieków
- Kontrola usuwania biogenów
- Monitoring odpływu do odbiornika
- Sprawozdawczość środowiskowa
- Zakłady przemysłowe
Wyższe zakresy oznaczone są u producenta gwiazdką i wymagają rozcieńczenia próbki. Numer bazowy rodziny nie jest pełnym numerem konfiguracji. Zakres, kanały i opcje dobiera się przy zamówieniu. Instrukcja TNTP 3.1 obejmuje TN 0-20 / 50 / 100 mg/l i fosfor 0-10 / 20 mg/l oraz opcję do 6 kanałów; karta opisuje dwa zestawy i 2 kanały. Instrukcja podaje próbkę 10-40°C, karta 10-35°C. Nie łączyć parametrów różnych opisów; wykonanie wymaga potwierdzenia.
