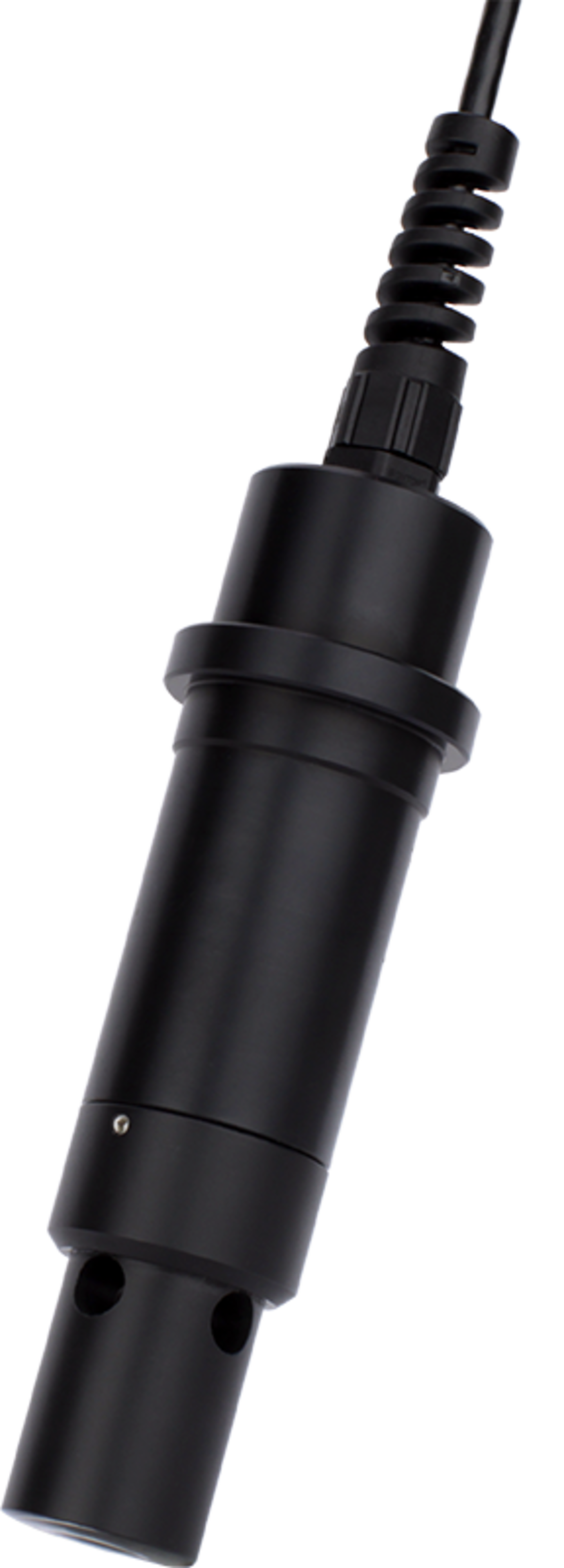

BlueEC mierzy przewodność metodą indukcyjną, bez elektrycznego kontaktu elektrod z medium. Ma zintegrowany pomiar temperatury i kontrolę kalibracji.
Producent opisuje wykonania o różnych obudowach i wymiarach. Poniższe zestawy danych rozdzielono według dokumentów źródłowych.
Dane techniczne
BlueEC - karta 461 2092-DS, wersja 2p6
- Zasada pomiaru przewodności
- cela indukcyjna, bez kontaktu z medium
- Zakres przewodności
- 40-3000 µS/cm oraz 0-120 mS/cm
- Dokładność przewodności
- do 3 % zakresu
- Zasada pomiaru temperatury
- półprzewodnikowa (NTC)
- Zakres temperatury
- 0-60 °C
- Dokładność temperatury
- do 3 % zakresu (karta 461 2092-DS, wersja 2p6)
- TDS
- 30-2010 mg/l oraz 0,33-80,4 g/l, wyliczane
- Zasolenie
- 0,02-1,6 PSU oraz 0,2-94 PSU, formuła UNESCO
- Dokładność TDS i zasolenia
- do 3 % zakresu
- Odstęp między pomiarami
- co najmniej 1 s dla każdego parametru
- Napięcie zasilania
- 10-28 V DC; zalecany bezpiecznik 200 mA o średnim opóźnieniu
- Pobór mocy
- poniżej 1 W
- Materiał obudowy
- PVC-U
- Wymiary
- długość 138 mm; średnice według rysunku: 32 / 29,5 / 40 mm
- Waga
- 180 g
- Stopień ochrony
- IP68
- Zakres ciśnienia
- do 6 bar
- Temperatura pracy
- 0-60 °C
- Interfejs
- Modbus RTU, prędkość nastawna 9600 / 19200 / 57600 Bd, 8N1
- Kontrola kalibracji
- wbudowana
BlueEC - wykonanie opisane na stronie producenta
- Obudowa
- PVDF
- Wymiary
- długość około 160 mm, średnica głowicy 30 mm
- Przewodność
- 40-3000 µS/cm albo 0-120 mS/cm; dokładność 3 % zakresu
- Temperatura
- 0-60 °C, NTC; dokładność ± 0,5 °C, rozdzielczość 0,1 °C
- Odstęp pomiarów
- przewodność: ≥ 1 s; temperatura: < 60 s
- Interfejs
- Modbus RS485
- Wykonanie
- zanurzeniowe (T) albo przepływowe (R)
- Kabel
- 5 / 10 / 25 m
Warianty i numery katalogowe
| Numer katalogowy | Zakres i wykonanie |
|---|---|
| 461 2092 | BlueEC |
| 461 2092-T-5-1 | przykład ze strony: zanurzeniowy, kabel 5 m, 40-3000 µS/cm |
Zastosowania
- Monitoring ścieków
- Kontrola procesu przemysłowego
- Monitoring środowiskowy
- Woda pitna
- Pomiar zasolenia
Źródła opisują różne wykonania. Przed zamówieniem należy potwierdzić obudowę i wymiary. Parametrów dwóch tabel nie należy łączyć.
