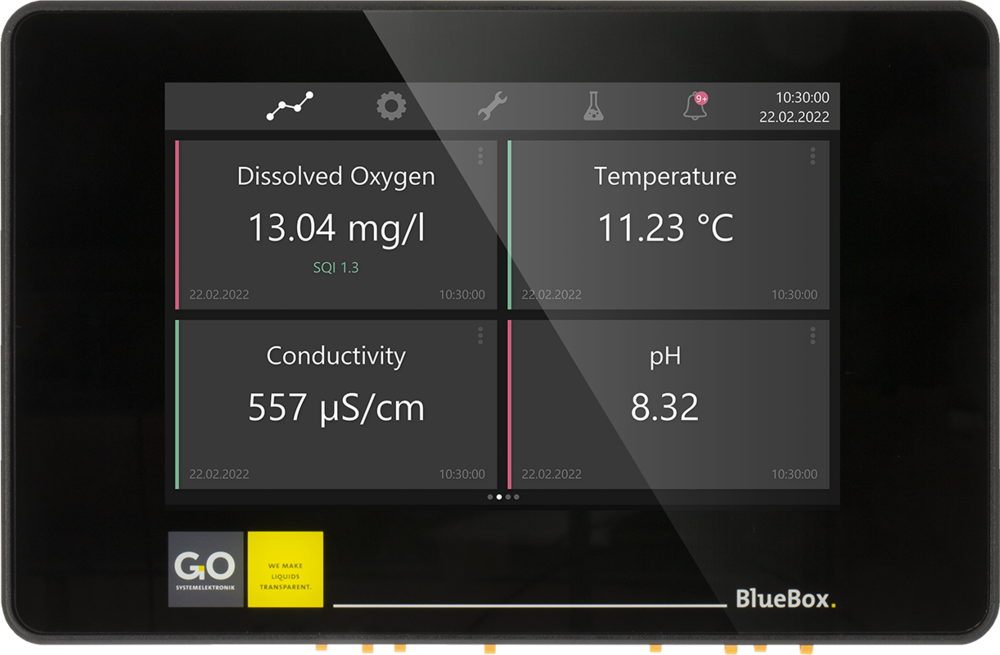

BlueBox Panel to modułowy sterownik przeznaczony do zabudowy w dowolnej szafie albo obudowie. Pozwala zarządzać rozbudowaną siecią czujników i elementów wykonawczych, a przez to zbudować własny system analityczny na bazie istniejącej rozdzielnicy.
Sterownik ma ekran dotykowy 7 cali, pamięć 8 GB i funkcję sterownika PLC.
Połączenie przez internet albo sieć komórkową pozwala przesyłać wyniki na bieżąco oraz zdalnie nadzorować i sterować instalacją. Wszystkie przyłącza są łatwo dostępne, co skraca montaż i przeglądy.
Dane techniczne
Specyfikacja techniczna
- Zasilanie
- 24 V DC
- Pobór mocy (typowy)
- 5 W
- Stopień ochrony (po zabudowie)
- IP65
- Wyświetlacz
- dotykowy kolorowy 7 cali
- Wymiary (szer. x wys. x gł.)
- 226 x 146 x 53 mm
- Waga
- około 2 kg
- Pamięć
- 8 GB
- Temperatura otoczenia
- -20 °C do +45 °C
- Interfejs sieciowy
- 1x Ethernet TCP/IP, Modbus TCP/IP
- Magistrala
- 1x CAN-Bus do podłączenia kolejnych modułów
- Port szeregowy
- 1x RS-232/RS-485 z zasilaniem 12 V, 6 W, jako interfejs albo do podłączenia czujników
- Porty USB
- 2x
- Wyjście przekaźnikowe
- 1x, 24 V, 0,5 A
- Łączność (opcja)
- GPRS / UMTS / LTE / 4G, WLAN
- Funkcja PLC
- w standardzie
- Obsługa zdarzeń
- inteligentna, z regułami
Warianty i numery katalogowe
| Numer katalogowy | Zakres i wykonanie |
|---|---|
| 486 00P0 | BlueBox Panel Controller do zabudowy |
Zastosowania
- Szafy sterownicze na obiektach
- Oczyszczalnie ścieków
- Stacje uzdatniania wody
- Instalacje przemysłowe
- Rozbudowa istniejących rozdzielnic
Dane dotyczą modułu do zabudowy 486 00P0, zgodnie z dedykowaną ulotką producenta. Instrukcja 2.2 dotyczy panelu 486 00RP, a ulotka w tej karcie modelu 486 00P0. Wymiarów i schematów tych wykonań nie należy stosować zamiennie.
